Exemples de mises à niveau automatiques qui peuvent être utilisées aussi bien en bassin qu'en aquarium...

Matériels utilisés
Le premier d’entre eux est le capteur de niveau, de type industriel :
Mise à niveau automatique Capteu10Mise à niveau automatique Clip_image002
Il s’agit d’un interrupteur à flotteur, en nylon, totalement étanche et neutre.
Le flotteur est constitué d’un cylindre, qui coulisse librement le long de la tige principale.
Par un jeu d’aimants, la position de ce cylindre permet d’ouvrir ou de fermer le circuit électrique enfermé dans la tige principale.
En butée contre la tête du capteur, le courant passe. Dès que le flotteur s’éloigne de la tête, le courant ne passe plus.Mise à niveau automatique Clip_image001

Mise à niveau automatique Capteu11
Ce type de capteur s’installe verticalement, de manière fixe, dans la cuve que l’on souhaite piloter.
La position « tête en haut » ou « tête en bas », permet de choisir le mode de fonctionnement « normalement ouvert » ou « normalement fermé ».Mise à niveau automatique Clip_image001
Ces capteurs sont disponibles auprès des commerçants en fournitures industrielles, sur les sites de VPC (comme Amazon), etc...
Chez Amazon ► Exemple. Il y a d'autres modèles,il suffit de chercher un peu...

Nous avons donc l’ingrédient de base : l’interrupteur électrique, piloté en fonction du niveau d’eau.
Cependant, il convient de prendre certaines précautions en matière d’électricité.
Il est fortement déconseillé d'utiliser ces capteurs directement avec des tensions de 230 V.
Bien que cela soit possible, dans certaines circonstances bien précises et limitées, et avec des connaissances plus approfondies en électricité.
Une règle d’or avec l'eau, c'est d’éviter, autant que faire se peut, d’alimenter en 230 V des équipements immergés.

Le compagnon idéal de notre capteur de niveau est le relais électromécanique.
Il existe de très nombreux modèles de relais de ce type.
Le principe de base est toujours le même : il s’agit d’un interrupteur, piloté par une tension de commande.
Le but est de commander le passage d’un courant fort, à partir d’une faible tension.
On peut se procurer des relais auprès des commerçants en électricité, électronique, fournitures industrielles, fournitures automobiles...
Mise à niveau automatique Relais10Mise à niveau automatique Relais12
Ce type de relais a une entrée de commande en 12 V de tension continue, et permet de piloter un appareil électrique en 230 V jusqu’à 300 W de puissance.
Pour son alimentation, il faut prévoir un bloc secteur redressé, que l’on trouve couramment dans le commerce (en photo sur le montage n°5)
Sur le côté du relais, il y a une bobine électrique : c’est le cylindre bleu que l’on voit sur les photos.
Lorsque cette bobine est alimentée en 12 V, un champ magnétique se forme, sur le principe des électroaimants. Ce champ magnétique provoque alors le basculement d’un petit levier, qui permet d’ouvrir ou de fermer le circuit commandé.
Le balancier central fait contact avec l’une ou l’autre des deux bornes, en fonction de l’état de l’électroaimant.
Là aussi, il existe un mode par défaut « normalement ouvert » ou « normalement fermé », qui dépend du branchement effectué : borne centrale + borne de droite, ou borne centrale + borne de gauche.

Les capteurs de niveau seront alimentés en 12 V, et permettront, via des relais, le pilotage des appareils électriques : pompes, chauffages, électrovannes, ....
De manière plus générale, comme tout autre appareil électrique qui équipe nos bassins, l’installation devra être reliée à une ligne secteur protégée par un disjoncteur magnéto-thermique, et un différentiel 30 mA.


Mise à niveau automatique Mise_y11 Remplissage automatique simple
Ce système a l'inconvénient, si un mouvement d'eau se forme en surface (vaguelettes), de faire des coupure et mises en marche intempestives.

Mise à niveau automatique Mise_y12 Remplissage auto à deux niveaux


Source ►►► Clic !
Gloup
Gloup
Admin

Masculin Messages : 6627
Date d'inscription : 28/12/2017
Age : 63
Localisation : 17-SAINTES

https://bassin-de-jardin.forumactif.com

Revenir en haut Aller en bas

Mise à niveau automatique Empty Re: Mise à niveau automatique

Message par Nagol le Mar 20 Fév - 18:38

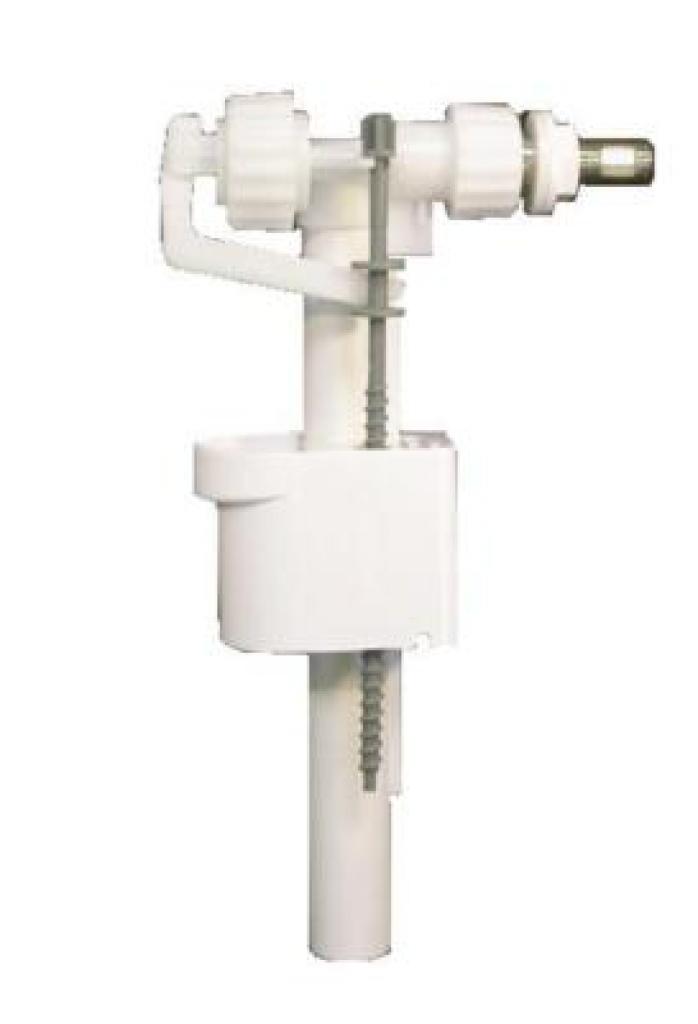

De mon côté j'ai opté pour un flotteur mécanique pour wc.
